T型架挂码在电子皮带秤标定中的应用
电子皮带秤的校对方法一般为链码、实物和祛码的标定。根据我们的操作经验，链码标定时，链码放置的正确位置很难确定，对标定结果影响很大且费时费力增加工作量;实物标定需人工接料，劳动强度大，称量时也存在称量误差，实际上实现起来难度很大，尤其是大流量秤体更不易实施实物标定。而且由于皮带秤来自不同厂家，厂家提供的标定祛码规格较多、形状各异，因而给校验人员带来诸多不便。
为此，我们把传统的大质量祛码静态标定，改造为利用少量简便珐码模拟动态实物标定。对珐码用具进行改造，摸索出利用挂祛码校对，通过调整比例系数，看仪表显示值和理论值是否一致的方法，确保了皮带秤计量精度。
1对电子皮带秤挂码用具的简化

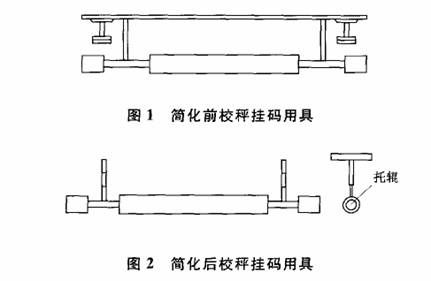

传统校秤时必须把祛码挂在具有支架、挂钩及连杆的机构上，经过二次去皮测试，完成对皮带秤的校对工作。我们根据实际经验，将皮带秤承重托辊两侧分别做一个T型支架固定做为预压力处理，校对时直接将珐码放置在T型架上，省去了二次去皮的繁杂步骤，校对时只进行一次去皮测试就可实现皮带秤的校对工作。2种挂码用具结构见图1和图2
2标定步骤
2.1列出计算公式并计算结果
标定前，应该先列出计算公式并计算有关结果。
皮带负荷值二祛码质量/计量段长度，kg/m;
瞬时流量I=负荷值x皮带运行速度x3.6,t/h;
比例系数K新=理论计算值/仪表显示值xK原;
皮带速度V二皮带周长/皮带运行一周时间(SOHz工况下)，m/s o
2.2调整皮带秤预压力
调整荷重传感器使其预先受到一定的压力，并输出相应的电信号(皮重)，避免计量时传感器不受力或受力出现负值导致计量误差。
2.3检查和调整速度信号
手动开启变频器，使其按SOHz输出量运行皮带秤。检查仪表输出的速度信号最大值是否正确，若不正确检查排除故障并用锁紧螺栓固定测速传感器。
2.4调用去皮程序
调用去皮程序时变频器仍按SOHz运行，皮带秤此时应无任何装载即在容积模式下进行去皮测试。
2,5祛码标定

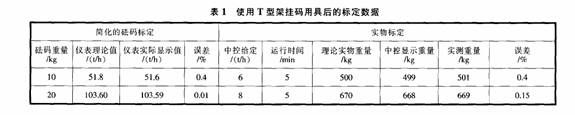

将定量祛码悬挂在T型架上运行皮带秤，看仪表显示值是否和理论值相符合。若不一致，可通过调整比例系数将其值输入到仪表中修正误差。例如某台秤挂定量硅码理论值为17tm，比例系数K ,}=0.96，仪表显示值为18.4t/h。通过计算，K } -17/18.4 x0.96=0.886。将K输人到仪表中若一致，说明皮带秤计量准确并记录下标定数据。此后经过一段时间再按相同条件进行动态挂码标定;若数据接近不变则说明秤的零点没有漂移，其稳定性很好，计量精度可保证;若数据变了则应进行调整，使之达到原来状态。表1是一组标定数据。
表1数据说明，通过对电子皮带秤校验用具进行简化和校验方法的改进，校验结果符合皮带计量秤的控制精度要求，满足生产控制需要。
2.6使用该方法的关键因素
1)计算理论值必须准确，要求测量的皮带秤度和称量段长度精度要满足要求。
2)标定时运行的皮带速度必须和理论计算时皮带速度一致。
3)对T型架无特殊维护管理的要求，但在运行时不允许外力施加于T型架上，以免影响计量精度。
3结束语
标定T型架属于很小的金属构件，且校秤已经作为皮重处理，因此不会影响计量的精度。
我公司从2007年11月份改造标定方法后，一般每台秤利用该方法进行祛码标定2次/月，不定期进行实物标定加以验证。这种标定方法不但省时省力，又极大的缩短了校验时间，它除了可以鉴定皮带秤的基本精度外，还大大简化皮带秤的日常维护工作，非常实用。
